项目背景：

本次海洋底质调查旨在调查测区内浅地层的分布情况，确认海床下6米内的地层是否已经到达基岩层或有礁石。

项目概况：

调查区域位于海南省某海域，与新村镇直线距离约8公里。调查区域范围长约2公里，宽约1公里，水深25-35米。如下图所示：

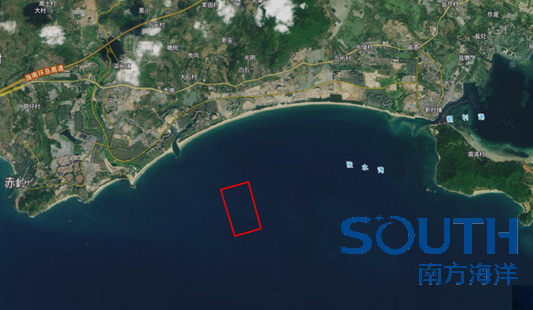

测区卫星俯瞰图

项目实施：

使用机动船搭载GNSS接收机和浅底层剖面仪对调查区域进行海底浅层结构探测。测线的布设的主要原则是满足测区的地质调查需求，主测线垂直于地层走向进行布设。

浅地层剖面仪在船舷固定好，同时需要固定安装GPS接收机。浅地层剖面仪固定安装时，换能器的安装位于船体中部平稳区域，本次安装距离船头五分之二的位置，避免靠近船尾发动机，减少噪音影响，也减少测量过程中因船体颠簸、船头抬起及船位螺旋桨气泡影响，导致测量数据失准。

换能器的吃水，应根据实际情况合理安排，一般情况下建议吃水深度不小于50cm，防止应风浪及船体起伏影响导致换能器离开水面。

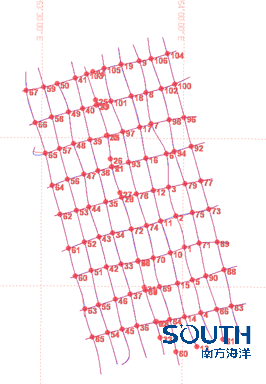

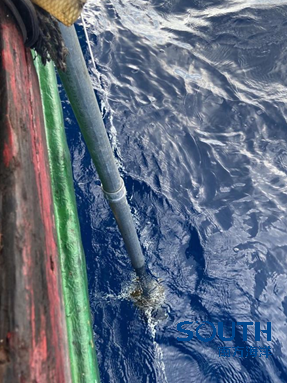

浅地层剖面仪侧舷固定安装及测线布设

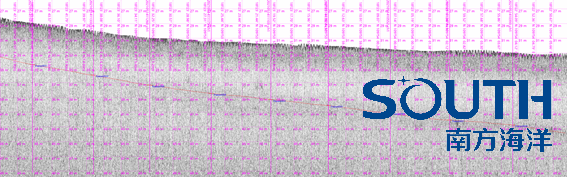

地层剖面图

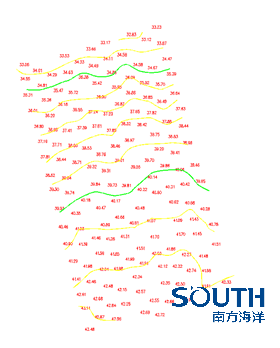

测区海底地形图及测区地层1深度图

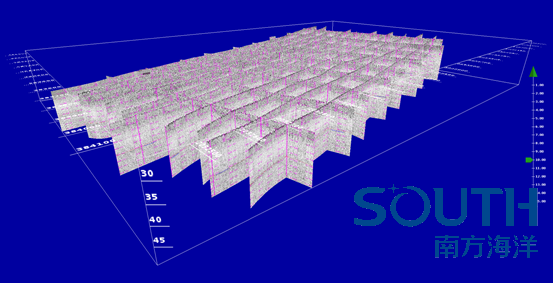

三维剖面展示
